在配电柜、变频器等设备安装中，都会使用专用电气设备专用的接地垫圈，那么这个接地垫圈有什么作用呢？百科五金在本文中，详细介绍关于接地垫圈的作用，帮助大家了解为什么需要使用接地垫圈。

接地不是“接上就行”，导通可靠性才是核心

很多人以为：只要用螺栓把接地线拧在设备外壳上，就算完成接地。但事实是——普通平垫圈或弹簧垫圈无法保证长期低阻抗电气连接。

原因在于：

设备外壳通常有喷塑、氧化膜或油污，形成绝缘层；

普通垫圈接触面积小，且无法刺破表面涂层；

振动、热胀冷缩会导致接触电阻逐渐升高。

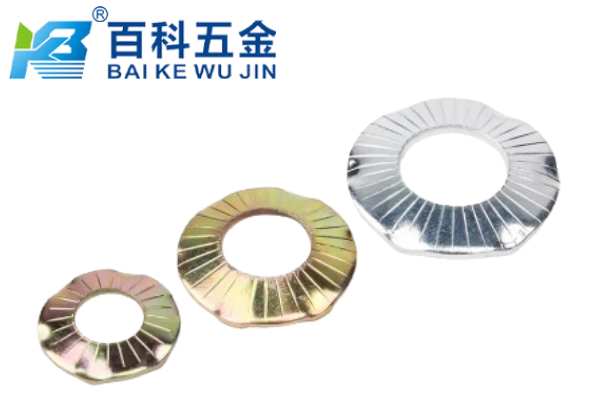

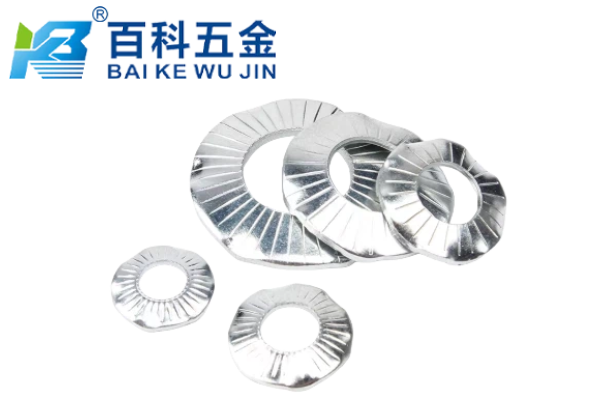

而专用接地垫圈（如齿形锁紧垫圈、爪式垫圈）正是为此设计——其尖齿能刺穿油漆、氧化层，直接与金属基体形成大面积导电接触。

专用接地垫圈的三大核心作用

1. 刺破绝缘层，确保金属-金属接触

垫圈边缘的多个尖齿在螺母拧紧时嵌入壳体，穿透喷塑、阳极氧化膜等非导电层，建立低电阻通路（通常＜10 mΩ）。

2. 防止松动，维持长期可靠性

许多专用接地垫圈兼具锁紧功能（如外齿+内锯齿结构），在振动环境下仍能保持预紧力，避免因松动导致接触电阻升高。

3. 提供明确安装标识，便于检验

合格的接地垫圈通常为黄绿双色或带“⏚”符号，一眼可识别是否为专用件，方便质检与维保。

如何正确选用与安装接地垫圈？

选型要点：

匹配螺栓规格：垫圈内径需与螺栓公称直径一致（如M6配Φ6.1mm内孔）；

材质适配环境：室内用镀锌碳钢，潮湿/腐蚀环境用304或316不锈钢；

认证齐全：优选通过CQC、CE或UL认证的产品。

安装步骤：

无需刮漆：直接将垫圈置于接地端子与设备壳体之间；

齿面朝向壳体：确保尖齿压入金属表面；

使用扭矩扳手：按标准拧紧（如M6建议8–10 N·m），使齿充分嵌入；

测试接地电阻：安装后用毫欧表测量，应≤10 mΩ。

常见问题解答（FAQ）

Q1：接地垫圈一定要黄绿色吗？

A：颜色非强制，但黄绿双色是行业通用标识，便于识别，强烈推荐使用。

Q2：百科五金的接地垫圈做过导通测试吗？

A：每批次产品均进行接触电阻测试（＜5 mΩ），报告可随货提供。

Q3：不锈钢机柜能用镀锌垫圈吗？

A：不建议。碳钢与不锈钢接触在潮湿环境中易发生电偶腐蚀，应同材质匹配。

Q4：M4小螺栓需要接地垫圈吗？

A：需要。只要用于保护接地，无论尺寸大小，都应使用专用垫圈。

Q5：接地垫圈能重复使用吗？

A：不建议重复使用。齿部变形后刺破能力下降，应更换新品以确保可靠性。
