开槽平端紧定螺钉的力学设计原理是什么？很多用户在使用开槽平端紧定螺钉的时候，不知道其力学设计原理，为什么能够承担关键的定位与锁紧功能。百科五金在本文中详细讲解其力学设计原理。

基本结构：小身材，大作用

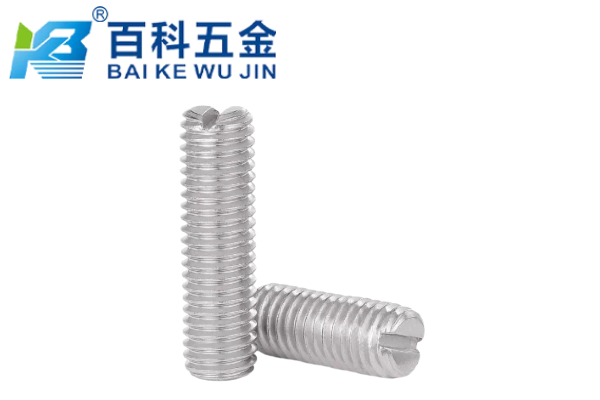

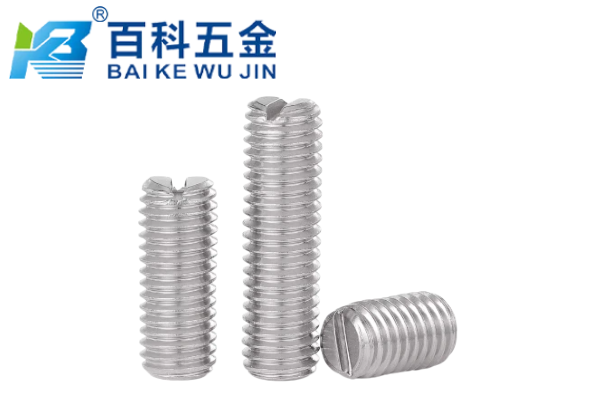

开槽平端紧定螺钉（也称“平头紧定螺钉”或“Grub Screw”）是一种无头、带内开槽、末端为平面的紧固件。其核心特征包括：

无头部突出：完全嵌入零件本体；

平端面：直接压紧被定位件（如轴）；

开槽驱动：用于手动或半自动拧紧。

核心力学原理：从拧紧力矩到定位力

1. 拧紧力矩转化为轴向预紧力

当用螺丝刀施加扭矩（T）时，大部分能量用于克服螺纹副摩擦，仅约10%–15%转化为轴向预紧力（F）。

公式简化为：

F ≈ T / (K × d)

（K为扭矩系数，d为公称直径）

需要理解的是：拧得越紧，端面压得越实。

影响因素：

螺纹精度（粗糙度、公差）；

表面润滑状态；

材料硬度。

2. 端面正压力生成静摩擦力

预紧力F垂直作用于被定位件表面（如轴），形成法向反力N = F。当轴试图转动时，接触面产生静摩擦力 f = μ × N（μ为摩擦系数）。

若外部转矩产生的切向力 ≤ f，则定位有效；

若超过，则发生相对滑动 → 定位失效。

3. 平端设计的优势与局限

优势：

接触面积大，压强分布均匀；

不损伤轴表面（相比**或凹端）；

适用于硬质材料（钢、不锈钢）。

局限：

对软轴（铝、铜）易压出凹坑，导致应力集中；

无法在光滑轴上提供足够摩擦（需配合键槽或扁位）。

典型失效模式与力学根源

1. 端面打滑（轴转动）

原因：预紧力不足 或 摩擦系数过低（如油污、镀层过滑）；

表现：轴位移、设备异响。

2. 螺钉断裂

原因：过度拧紧导致螺纹根部应力超限；

尤其在高硬度（≥45HRC）小规格螺钉中常见。

3. 轴表面压溃

原因：预紧力过大 + 轴材质软；

表现：轴上留下**凹痕，重复定位精度丧失。

结论

开槽平端紧定螺钉的力学设计原理是什么？ 核心在于将拧紧力矩转化为轴向预紧力，再通过端面正压力生成静摩擦力以抵抗外部载荷。它不是“卡住”，而是“压住”。理解这一机制，才能避免误用。

常见问题解答

Q1：平端紧定螺钉能用于光滑轴吗？

A：不推荐。光滑轴摩擦系数低，极易打滑。建议加工扁位或改用凹端螺钉。

Q2：为什么我的紧定螺钉拧断了？

A：可能过度拧紧或螺钉硬度过高。建议使用扭矩工具，并选择合适强度等级。

Q3：不锈钢平端螺钉更防滑吗？

A：不一定。不锈钢摩擦系数与碳钢相近，关键在于预紧力和接触面状态。

Q4：百科五金的紧定螺钉做过力学测试吗？

A：做过。我们可提供预紧力-扭矩曲线及抗转矩测试报告。

Q5：能定制特殊端面的紧定螺钉吗？

A：可以。百科五金支持平端、凹端、球端、尼龙端等多种非标定制，专为不同力学需求优化。
